UV254nm紫外传感
HK-UV6WAVE-001紫外全波段探测器光源模组(255nm-265nm-275nm-295nm-310nm-340nm)

255nm,UV sensor,uv254,紫外线传感器


1.特征:

    ▪ AlGaN基倒装式UV254nm紫外线传感器

    ▪ 高功率和高效率

    ▪ 长寿命

    ▪ 符合RoHS


2.应用程序:

    ▪ 水质探测

    ▪ 大气探测

    ▪ 海洋探测

    ▪ 臭氧探测

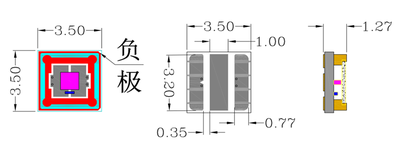

3. 外形尺寸:


HK255S39CL-100型号尺寸图:

HK255S39CL-100外形尺寸图

HK255S39CL-100型号尺寸图:

HK255S39CL-150



4. 光电特性 (IF = 20 mA, Ta = 25 ℃)

HK255S39CL-100

参数符号单位最小值均值最大值
峰值波长λPnm254255259
半波宽Whnm-10-
辐射通量POmW
12.013.312.0
正向电压VFV5.05.96.5
发光角度1/2°-60-


HK255S39CL-150


参数SymbolUnitMin.Aug.Max.
峰值波长λPnm254.0255259
半波宽Whnm-10-
辐射通量POmW
18.020.022.0
正向电压VFV5.55.96.5
发光角度1/2°-30-









5.绝对最大额定值(Ta = 25 ℃)

HK255S39CL-100

参数符号评级单位
正向电流IF100mA
结温Tj85
工作温度Topr-30~60
储存温度Tstg-40~100


HK255S39CL-150

参数符号评级单位
正向电流IF150mA
结温Tj85
工作温度Topr-30~60
储存温度Tstg-40~100


6. 特性曲线 (Ta = 25 ℃)



正向电压与正向电流正向电流与相对辐射通量


正向电压[V]



正向电流

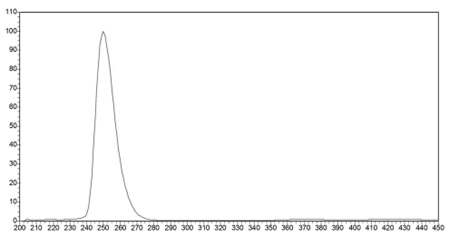

频谱, IF = 20 mA正向电流与峰值波长

波长 [nm]

正向电流 [mA]

方向性环境温度与正向电压偏移


相对强度(%)


环境温度 [℃]



一种紫外全波段紫外探测器光源模组

灯珠 拷贝.png



参数:

1、型号:HK-UV6WAVE-001

2、尺寸:40.0*40.0*3.50mm

3、电性参数:400mA   22.0~28.0V

4、波长:255nm*2+265nm*2+275nm*2+295nm*2+310nm*2+340nm*2
